热门产品 / 通快TruLaser Cell 5030

TruLaser Cell 5030



                                                         向灵活的激光加工世界出发

                                                                     2D 激光切割 | 3D 激光切割 | 激光焊接

更实惠、更灵活:TruLaser Cell 5030 凭借较低的机器小时率给人留下深刻印象,特别适合中小批量以及频繁更换部件的情况。TruLaser Cell 5030 配有高能效、低维护的 TruDisk 固体激光器以及来自成熟的 TruLaser Cell 系列的众多功能,在切割和焊接方面均十分灵活。



诱人的性价比                                                                   空间占用减少 30%

TruLaser Cell 5030 不仅投入成本较少,                                                         得益于飞行光路,部件保持位置固定,

在运行期间也具有成本效益。                                                                          因此安装机器所需的空间较少。



动态且精确                                                                               机器小时率降低 20%

通过飞行光路实现高质量的工作成果与                                                            高能效、低维护的 TruDisk 激光器实现

极佳的生产效率。                                                                                            前所未有的低成本切割。



安全又快速                                                                       操作简单

您可得益于激光切割头和激光焊接头的                                                           示教盒与触摸屏帮助您轻松处理部件程序测试,

磁耦合器和正面的快速推拉门。                                                                      TruTops Cell Basic 软件解决方案让您可以直接

                                                                                                                         在机器上快速调整程序。



TruDisk,高功率碟片式激光器
 激光与激光系统——TRUMPF 成就天生一对
TruLaser Cell 5030 与 TRUMPF 的 TruDisk 碟片激光器配合默契。凭借卓越的激光光束质量,该固体激光器特别适合 TruLaser Cell 的典型切割应用。您可得益于显著提升的切割速度和更高的生产效率。

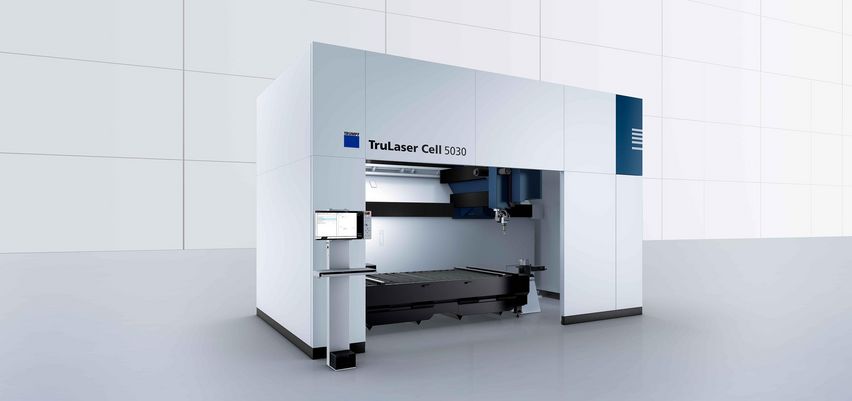

开门状态下的 TruLaser Cell 5030

安全又稳健的机器解决方案
通过磁耦合器最大限度减少机器的机械损伤,在发生碰撞时快速而精确地继续加工——完全不需要装配工。借助 X-Blast 技术和与此相关的喷嘴与板材之间的更大距离体验高度的加工可靠性以及令人折服的 3D 部件加工质量。



激光切割的后行李箱盖

低成本地生产
与复合机器和片移动 (Sheetmover) 机器相比,TRUMPF 的新型 3D 激光切割机使机器小时费率最高降低 20%。高能效、低维护的 TruDisk 激光器使生产能效显著提升——又不会降低切割速度以及生产效率。此外,TruLaser Cell 5030适合典型混合系统的宽度,由此将先前所需的空间减少三分之一。

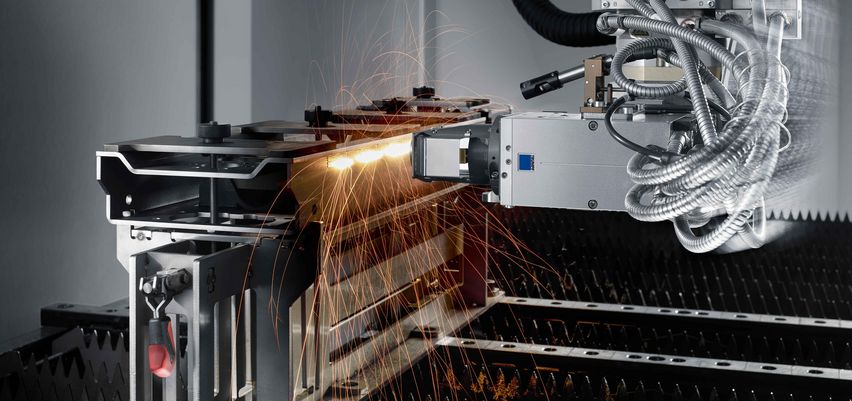

通快-激光-焊接-TruLaserCell-5030

工艺灵活性
为运行固体激光器而开发的二合一光纤实现仅用一根激光光缆焊接和切割。在这两种工艺之间进行切换时,只须更换激光加工头,系统控制器自动适配激光束。在这种情况下,不仅能获得最佳加工效果,还可以更加简便地操作设备和增加更多用途。

技术参数

TruLaser Cell 5030
轴移动范围
X 轴移动范围 3000 mm
Y 轴移动范围 1500 mm
Z 轴移动范围 700 mm
B 轴移动范围 ± 135 °
C 轴移动范围 n x 360 °
最大工件尺寸
最大工件尺寸,在 X 轴上 2540 mm
最大工件尺寸,在 Y 轴上 1040 mm
最大工件重量,在 Y 轴上 1040 mm
最大工件尺寸,在 Z 轴上 470 mm
最大轴速度
沿 X 轴平行的联动速度 60 m/min
沿 Y 轴平行的联动速度 60 m/min
沿 Z 轴平行的联动速度 60 m/min
最大同步轴速 104 m/min
B 轴的联动速度 60 1/分钟
C 轴的联动速度 60 1/分钟
最大轴加速度
沿 X 轴平行的最大轴加速度 8 m/s2
沿 Y 轴平行的最大轴加速度 8 m/s2
沿 Z 轴平行的最大轴加速度 8 m/s2
最大同步轴加速度 13.8 m/s2
B 轴的最大轴加速度 200 rad/s2
C 轴的最大轴加速度 100 rad/s2
定位精度
线性轴的定位精度 (X、Y、Z) 0.08 mm
旋转轴的定位精度 (B) 0.015 °
激光器
最大激光功率 3000 W - 4000 W
可用激光器 TruDisk, TruFiber
