产品特点
+ 高刚性
高刚性、高精密的构架,采用钢板焊接,并经热处理、消除床身内应力。
+ 重心平衡
传动中心与机器整体的中心趋于一志,确保冲压精确、稳定。
+ 操作稳定、安全
离合器/刹车器装置高度灵敏,再加双联电磁阀和过负荷保护装置,确保冲压床滑块运转及停止的精确性与安全性。
滑块调整机构调整精度高达0.1mm 调整生产更具安全、快捷。
+ 高精密
曲轴、齿轮、齿轮轴等摩擦等部位均经硬化热处理后再研磨加工,有极高的耐磨性和平衡性,性能稳定,确保冲床品质和寿命。
+ 加工自动化
可搭配任何的自动送料机构,进行自动化生产、降低成本,提高效率。
+ 环保、节能
且外形美观,低噪音、低消耗、节省能源,流畅简洁的外观更能体现出先进的设计理念
技术特点
幾種 |
MODEL |
CN1-25 |
|||
吨数 |
|
25 |
|||
型式 |
ton |
S |
H |
L |
|
能力发生点 |
mm |
3.2 |
1.6 |
3.2 |
|
行程长 |
mm |
45 |
30 |
70 |
|
行程数 |
定速 |
s.p.m |
- |
- |
110 |
变速 |
s.p.m |
90-150 |
100-200 |
80-125 |
|
最大模高 |
mm |
230 |
240 |
220 |
|
最大上模重量 |
kg |
300 |
|||
滑塊調整量 |
mm |
50 |
|||
臺板面積 |
mm² |
720×300 |
|||
臺板厚度 |
mm |
70 |
|||
滑塊板面積 |
mm² |
330x280x50 |
|||
供給氣壓 |
kg/cm² |
6 |
|||
主馬達 |
定速 |
HPxP |
3x4 |
||
变速 |
HPxP |
變頻 3x4 |
|||
滑塊調整馬達 |
HPxP |
手動 Manual operation |
|||
精度 |
|
GB(JIS)Class1 級 |
|||
模墊 |
|
- |
|||
空氣壓力 |
kg/cm² |
- |
|||
能力 |
ton |
- |
|||
模塊面積 |
mm² |
- |
|||
外形尺寸(長x寬x高) |
mm |
865x1385x2190 |
|||
機器重量 |
kgs |
1800 |
应用领域广泛

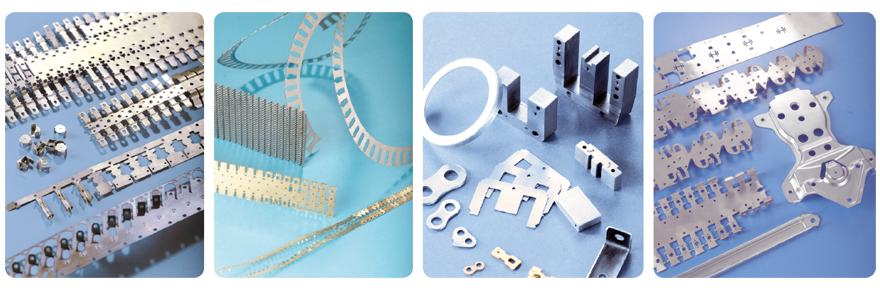

汉信机械公司生产的冲压设备广泛应用于汽车制造、家电制造、电机电器制造、仪器仪表、医疗器械、五金等行业。
配置
配置 |
Accessories |
Standard标准 |
油压式超载保护装置 |
Hydraulic over-load protector |
|
手動式滑塊調整裝置 |
Slide adjust device |
|
電動式滑塊調整裝置 |
Slide adjust device |
|
機械式模高指示器 |
Die height indicator |
|
滑塊及模具平衡裝置 |
Balance device |
|
電子式旋轉凸輪開關 |
Balance cam switch |
|
電子式軸角度速度顯示器 |
Crank angle indicator |
|
電源插座 |
Power supply |
|
計數器 |
Electrical stroke counter |
|
預裁計數器 |
Preset counter |
|
預斷計數器 |
Preset counter |
|
空氣源接頭 |
Air source receptacle |
|
二度落保護裝置 |
Over-run safety device |
|
維護工具及工具箱 |
Maintenance tool box |
|
使用說明書 |
Operation manual |
|
|
|
|
配置 |
Accessories |
Optional选配 |
電動式黃油潤滑裝置 |
Grease Pumb |
|
氣壓模墊裝置 |
Pneumatic die cushion device |
|
變頻器 |
Inverter |
|
腳踏開關 |
Foot switch |
|
快速換模裝置(舉模器、 |
Quick die change device |
|
滑塊頂料裝置 |
Slide knock-out device |
|
誤送檢測裝置 |
Misfeed detection consent |
|
防震腳 |
Anti-vibration press consent |
|
光電保護裝置 |
Photo-electronic safety device |
|
送料機 |
Feeder |
|
料架 |
Uncoiler |
|
矯平機 |
Leveler |
|
機械手 |
Robot |
|
模具照明裝置 |
Die room light |
|
