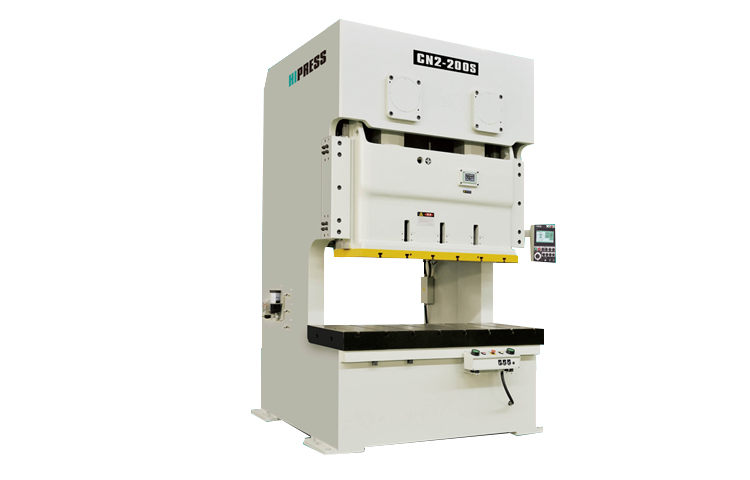

产品特点
+ 高刚性
高刚性、高精密、宽台面的构架，採用钢板焊接，并经热处理、消除床身内应力。
+ 操作稳定、安全
离合刹车器装置高度灵敏，再加国际顶尖的变联电磁阀和过负荷保护装置，确保衝床滑块运转及停止的精确性与安全性。滑块调整机构调整精度高达0.1mm，调整生产更具安全、快捷。
+ 高精密
曲轴、齿轮、齿轮轴等摩擦等部位均经硬化热处理后再研磨加工，有极高的耐磨性和平衡性，性能稳定，确保冲床品质及寿命。
+ 加工自动化
用密闭电器回路设计，可搭配任何的自动化设备。
+ 环保、节能
且外形美观，低噪音、低消耗、节省能源。
技术参数
|
幾種 |
MODEL |
CN2-200 |
||
|
型式 |
|
S |
H |
|
|
吨数 |
ton |
200 |
||
|
能力发生点 |
mm |
6 |
3 |
|
|
行程长 |
mm |
250 |
150 |
|
|
每分鐘 |
定速 |
s.p.m |
35 |
|
|
变速 |
s.p.m |
25~45 |
35~70 |
|
|
最大模高 |
mm |
500 |
550 |
|
|
滑塊調整量 |
mm |
120 |
||
|
臺板尺寸 |
mm |
2400×840×170 |
||
|
滑塊板尺寸 |
mm |
1850×650×95 |
||
|
主馬達 |
定数 |
HPxP |
20x4 |
|
|
变数 |
HPxP |
變頻 25x4 |
||
|
滑塊調整馬達 |
HPxP |
2×4 |
||
|
供給氣壓 |
kg/cm 2 |
6 |
||
|
精度 |
|
GB(JIS) 1 CLASS 1 級 |
||
|
模墊形勢 |
|
Two pad & two cylinders 雙板雙杠 |
||
|
模墊規格 |
|
M5-400-80 |
||
|
能力 |
ton |
10×2 |
||
|
空氣壓力 |
kg/cm² |
6.75 |
||
|
模塊面積 |
mm |
540×350 |
||
|
外形尺寸（長x寬x高） |
mm |
2700x2290x3950 |
||
|
機器重量 |
kgs |
27000 |
||
应用领域广泛

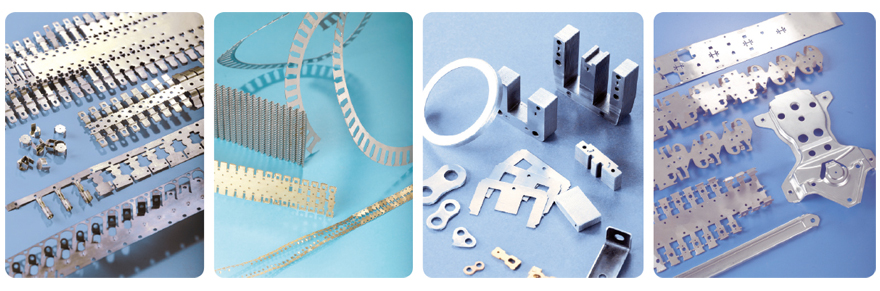

汉信机械公司生产的冲压设备广泛应用于汽车制造、家电制造、电机电器制造、仪器仪表、医疗器械、五金等行业。
配置
|
配置 |
Accessories |
Standard标准 |
|
油压式超载保护装置 |
Hydraulic over-load protector |
|
|
电动式滑塊調整裝置 |
Slide adjust device |
|
|
电动式模高指示器 |
Die height indicator |
|
|
滑塊及模具平衡裝置 |
Balance device |
|
|
電子凸輪開關 |
Rotary cam switch |
|
|
曲軸角度速度顯示器 |
Crank angle indicator |
|
|
電源插座 |
Power supply |
|
|
計數器 |
Electrical stroke counter |
|
|
預裁計數器 |
Preset counter |
|
|
預斷計數器 |
Preset counter |
|
|
空氣源接頭 |
Air source receptacle |
|
|
二度落保護裝置 |
Over-run safety device |
|
|
維護工具及工具箱 |
Maintenance tool box |
|
|
使用說明書 |
Operation manual |
|
|
|
|
|
|
配置 |
Accessories |
Optional选配 |
|
電動式黃油潤滑裝置 |
Grease Pumb |
|
|
氣壓模墊裝置 |
Pneumatic die cushion device |
|
|
變頻器 |
Inverter |
|
|
腳踏開關 |
Foot switch |
|
|
快速換模裝置（舉模器、 |
Quick die change device |
|
|
滑塊上部打料裝置 |
Slide knock-out device |
|
|
誤送檢測裝置 |
Misfeed detection consent |
|
|
防震腳 |
Anti-vibration press consent |
|
|
光電保護裝置 |
Photo-electronic safety device |
|
|
送料機 |
Feeder |
|
|
料架 |
Uncoiler |
|
|
矯平機 |
Leveler |
|
|
機械手 |
Robot |
|
|
模具照明裝置 |
Die room light |
|
能力曲线图
滑块板加工图
台板
|
幾種 |
CN2-200 |
|
滑塊板面積（左右x前後） |
1850x650 |
|
T 型槽型式 |
B |
|
T 型槽型式 |
6 |
|
b6 |
375 |
|
b7 |
125 |
|
幾種 |
CN2-200 |
||
|
臺板面積（左右 x 前後） |
2400×840 |
||
|
T 型槽型式 |
B |
||
|
T 型槽條數 |
8 |
||
|
b1 |
375 |
||
|
b2 |
125 |
||
|
b3 |
710 |
||
|
b4 |
520 |
||
|
b5 |
455 |
||
|
圓形三、四 |
模墊銷孔數目 x 孔徑 |
48×Φ28 |
+0.5 |
|
銷孔間距 cxd |
100×100 |
||
T型槽详图
|
MODEL |
A |
B |
|
a |
22 |
28 |
|
b |
37 |
48 |
|
c |
24 |
28 |
|
d |
16 |
20 |
|
R |
1 |
1 |
外观尺寸图
|
幾種 |
CN2-200 |
||
|
型式 |
S |
H |
|
|
AA |
2620 |
||
|
AB |
2460 |
||
|
AC |
1820 |
||
|
AD |
2400 |
||
|
AE |
1990 |
||
|
AF |
1850 |
||
|
AG |
2320 |
||
|
BA |
2235 |
||
|
BB |
1885 |
||
|
BC |
840 |
||
|
BD |
425 |
||
|
BE |
650 |
||
|
HA |
(790) |
||
|
HB |
1070 |
1120 |
|
|
HC |
500 |
||
|
HD |
250 |
150 |
|
|
HE |
3849 |
||
|
HF |
1570 |
||
|
Φh |
Φ54 |
||
