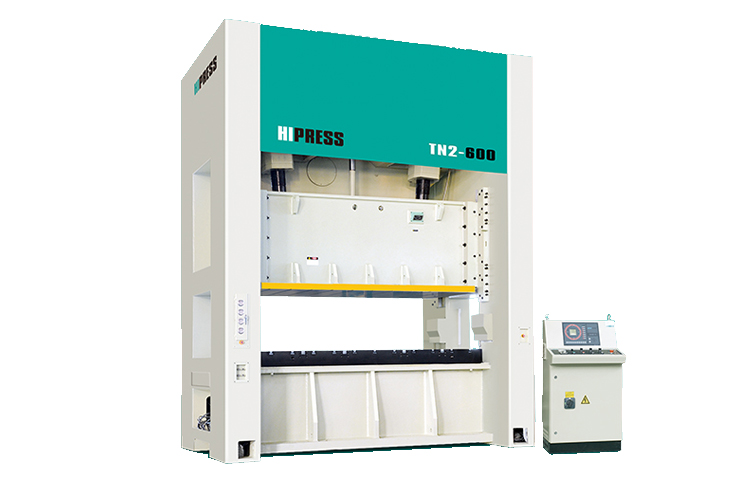

产品介绍
+ 宽的冲压床面及衝模空间。
+ 一体式或三分割（经由补强杆来连接顶座、底座及中台身，并施以预紧力）直柱形超刚性钢架结构。
+ 高扭矩、低惯性力矩、气冷复合式或分离式离合刹车器。
+ 高性能液压式过负荷保护。
+ 双驱动齿轮配置。
+ 高精度加长的8面滑块导路。
+ 提供自动送料系统及快速换模系统。
技术参数
|
幾種 |
MODEL |
TN2-600 |
|||
|
型式 |
Item |
|
S |
H |
|
|
吨数 |
Capacity |
ton |
600 |
||
|
行程长 |
Stroke length |
mm |
450 |
250 |
|
|
行程数 |
Stroke speed |
s.p.m |
12-22 |
25-60 |
|
|
能力发生点 |
Rated tonnage point(above B.D.C) |
mm |
13 |
6.5 |
|
|
最大模高 |
Die height(S.D.A.U.) |
mm |
700 |
||
|
滑塊調整量 |
Slide adjustment |
mm |
250 |
||
|
滑塊板尺寸 ( 左右 x 前後) |
Slide Area (L.RxF.B)mm |
1 |
2500×1550 |
||
|
2 |
2800×1550 |
||||
|
3 |
3100×1550 |
||||
|
4 |
3400×1550 |
||||
|
臺板尺寸 ( 左右 x 前後 ) |
Bolster Area (L.RxF.B)mm |
1 |
2500×1550 |
||
|
2 |
3100×1550 |
||||
|
3 |
3100×1550 |
||||
|
4 |
3400×1550 |
||||
|
臺板厚度 |
Bolster Thickness |
mm |
250 |
||
|
側向開口 |
固定式臺板 |
前後 x 上下 |
mm |
1300×600 |
|
|
前後移動式臺板 |
1300×600 |
||||
|
左右移動臺板 |
1850×800 |
||||
|
最大上模重量 |
Maximum weight of upper die |
kg |
5000 |
||
|
空气源 |
Air Source |
Kg/cm² |
6 |
||
|
工作面高度 |
固定式臺板 |
挖基础 |
mm |
850 |
|
|
不挖基础 |
mm |
|
|||
|
移動式臺板 |
mm |
660 |
|||
|
主馬達 |
無模墊 |
變速 |
HPxP |
100×4 |
|
|
模墊 |
變速 |
HPxP |
125×4 |
||
|
模墊 |
型式 |
|
气缸式 |
||
|
能力 |
tf |
100 |
|||
|
行程 |
mm |
220 |
|||
|
調整量 |
mm |
220 |
|||
|
模墊面積 ( 左右 x 前後 ) |
mm |
1 |
2000×950 |
- |
|
|
2 |
2300×950 |
- |
|||
|
3 |
2600×950 |
- |
|||
|
4 |
2900×950 |
- |
|||
|
滑塊調整馬達 |
Slide Adjustment Motor |
Kw |
7.5Kw |
||
|
臺身結構 |
Frame Structure |
|
一体式/三分割 |
||
应用领域广泛
汉信机械公司生产的冲压设备广泛应用于汽车制造、家电制造、电机电器制造、仪器仪表、医疗器械、五金等行业。
配置
|
配置 |
Accessories |
Standard标准 |
|
油压式超载保护装置 |
Hydraulic over-load protector |
|
|
电动式滑塊調整裝置 |
Slide adjust device |
|
|
电动式模高指示器 |
Die height indicator |
|
|
滑塊及模具平衡裝置 |
Balance device |
|
|
電子凸輪開關 |
Rotary cam switch |
|
|
曲軸角度速度顯示器 |
Crank angle indicator |
|
|
電源插座 |
Power supply |
|
|
計數器 |
Electrical stroke counter |
|
|
預裁計數器 |
Preset counter |
|
|
預斷計數器 |
Preset counter |
|
|
空氣源接頭 |
Air source receptacle |
|
|
二度落保護裝置 |
Over-run safety device |
|
|
維護工具及工具箱 |
Maintenance tool box |
|
|
使用說明書 |
Operation manual |
|
|
集中式机油润滑 |
Electric butter lubrication device |
|
|
|
|
|
|
配置 |
Accessories |
Optional选配 |
|
電動式黃油潤滑裝置 |
Grease Pumb |
|
|
氣壓模墊裝置 |
Pneumatic die cushion device |
|
|
變頻器 |
Inverter |
|
|
腳踏開關 |
Foot switch |
|
|
快速換模裝置（舉模器、 |
Quick die change device |
|
|
滑塊頂料裝置 |
Slide knock-out device |
|
|
誤送檢測裝置 |
Misfeed detection consent |
|
|
防震腳 |
Anti-vibration press consent |
|
|
光電保護裝置 |
Photo-electronic safety device |
|
|
送料機 （空氣、機械及NC各類） |
Feeder |
|
|
料架 |
Uncoiler |
|
|
矯平機 |
Leveler |
|
|
機械手 |
Robot |
|
|
模具照明裝置 |
Die room light |
|
能力曲线图
规模生产写真
